■施行手順説明

サーマ・スラブ施行手順：

・パネル設置

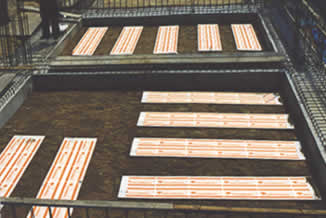

1	・パネル配置配置は支給されるパネル配置図に従って下さい。

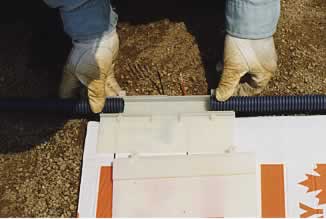

2	・φ16PFS管設置エンドキャップを用意し、両端にPFS管を設置します。

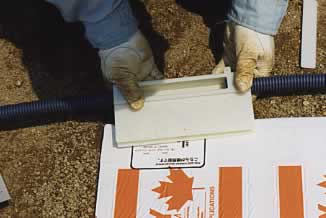

3	・PFS管固定エンドキャップとPFS管を固定します。

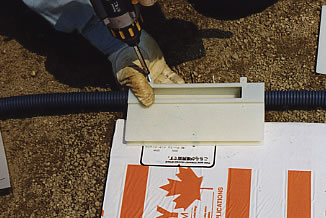

4	・PFS管固定エンドキャップとPFS管を固定します。

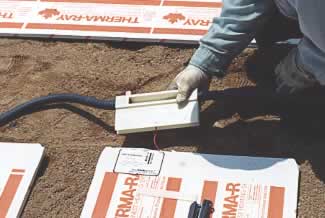

5	・エンドキャップ固定組み立て済みのエンドキャップをパネルに固定します。

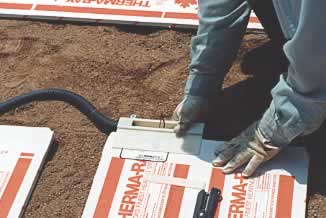

6	・エンドキャップ挟み込みエンドキャップをパネルに挟み込んでください。

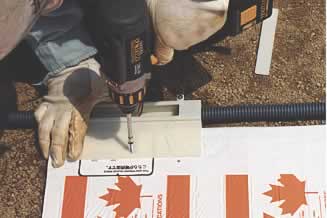

7	・パネル先端部ビス打ちパネル先端部の指示されている箇所へビス打ちをします。（ビスは、コーススレッド3.8×28mmをご使用下さい。）

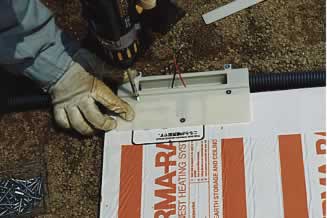

8	・固定エンドキャップとパネルが固定されました。
